Productdetails:
|
Materiaal: | Staal | Nominale belasting: | 10-150KN |
---|---|---|---|
Gewicht: | 1.8-13.9KG | Type: | opheffende katrol |
Toepassing: | kabel het opheffen | Type: | haaktype |
Hoog licht: | de hulpmiddelen van de staalbouw,roosterpolen |

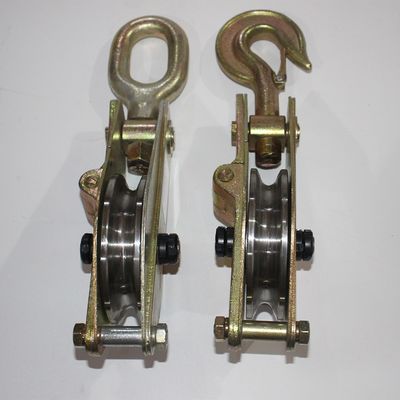

Het Type van de Hulpmiddelenhaak van de torenbouw rukt de Op zwaar werk berekende Draadkabel Katrolblok voor Kabel het Opheffen weg
Toepassing
Het wordt gebruikt voor opheffende en verzakkende verrichting in de bouw van de transmissielijn. Het wordt gebruikt voor pool en torenbouw, lijnbouw, materiaal hijsende en andere het opheffen toepassingen.
De katrolschijf wordt gemaakt van gekwalificeerd staal met hoge weerstand, wordt de katrolschijf opgezet op kogellagers. Het kader van katrolblokken is gegalvaniseerd. Alle blokken zijn getest vóór franco fabriek.

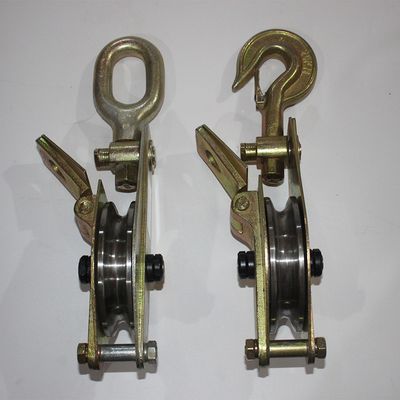

Het enige blok van de katrolschijfkatrol kan als zij open type en kant gesloten type worden ontworpen.
Nota: Gelieve te specificeren de montagestijlen (haak, oog, trekhaak) wanneer het opdracht geven tot.
Kenmerken
1.Material: Aluminiumlegering
2.Single type van wiel het openingshaak. Twee of drie schoven zijn gesloten.
3.It is lichtgewicht gebruikend de aluminiumlegering.
Technische Gegevens
Volgnummer | Model | Aantal schoven | Geschatte lading (kN) | Buiten diameter×width (mm) | Gewicht (kg) | Het hijsen van punttype | ||
11101 | QH1GN-1K | 1 | 10 | Φ100×31 | 1.8 | G | H | |
11102 | Qhn1-2 | 2 | 10 | Φ80×27 | 1.8 | G | H | |
11103 | Qhn1-3 | 3 | 10 | Φ80×27 | 2.1 | G | H | |
11111 | QHN2-1K | 1 | 20 | Φ120×35 | 2.2 | G | H | B |
11112 | Qhn2-2 | 2 | 20 | Φ100×31 | 2.6 | G | H | |
11113 | Qhn2-3 | 3 | 20 | Φ100×31 | 3.7 | G | H | |
11121 | Qhn3-1 | 1 | 30 | Φ150×39 | 3.4 | G | H | B |
11122 | Qhn3-2 | 2 | 30 | Φ120×35 | 4.5 | G | H | |
11123 | Qhn3-3 | 3 | 30 | Φ100×31 | 4.6 | G | H | |
11131 | QHN5-1K | 1 | 50 | Φ166×40 | 5.2 | G | H | B |
11133 | Qhn5-2 | 2 | 50 | Φ150×39 | 5.5 | G | H | |
11134 | Qhn5-3 | 3 | 50 | Φ120×35 | 5.1 | G | H | |
11141 | QHN8-1K | 1 | 80 | Φ205×49 | 7.2 | G | H | B |
11142 | Qhn8-2 | 2 | 80 | Φ166×40 | 8.3 | G | H | |
11143 | Qhn8-3 | 3 | 80 | Φ150×39 | 7.9 | G | H | |
11151 | QHN10-1K | 1 | 100 | Φ246×60 | 11.4 | G | B | |
11152 | Qhn10-2 | 2 | 100 | Φ166×40 | 10.2 | H | ||
11153 | Qhn10-3 | 3 | 100 | Φ150×39 | 11.7 | H | ||
11161 | QHN15-1K | 1 | 150 | Φ280×65 | 12.1 | B | ||
11162 | Qhn15-2 | 2 | 150 | Φ205×49 | 12.8 | H | ||
11163 | Qhn15-3 | 3 | 150 | Φ166×40 | 11.8 | H | ||
11164 | Qhn15-4 | 4 | 150 | Φ150×39 | 13.9 | H |
Gebruik: toegepast in lijnbouw op het craning van gewicht, enz.
Eigenschappen: om het zijpaneel van de aluminiumlegering en MC nylon katrolschijf .so goed te keuren het lichte .monosheave blok open is is.
Andere Verwante Hulpmiddelen voor Torenbouw
De Kabelkruk van de jeneverpool
De Schroefanker van de staalkabelaarde
Pp-Kabelsluiting
